Как экранировать двигатель и регуятор?
25 апр 2010 20:35 #177
от sphere_kev
sphere_kev создал тему: Как экранировать двигатель и регуятор?
Привет!
Сегодня пробовал летать по камере на Изике. Выяснена маленькая неприятность - при включенном двигателе(безколлекторный) - он дает помеху на изображение с камеры(на передатчик, наверное...). Аппа - 35 Мегагерц, видео - 2,4 Гига. Как можно избавиться от помех? Предполагаю, что нужно экранировать двигатель и регулятор, но как и чем? Может, фольгой? И куда заземлять - на корпус двигателя?
Кто бы подсказал...?
Сегодня пробовал летать по камере на Изике. Выяснена маленькая неприятность - при включенном двигателе(безколлекторный) - он дает помеху на изображение с камеры(на передатчик, наверное...). Аппа - 35 Мегагерц, видео - 2,4 Гига. Как можно избавиться от помех? Предполагаю, что нужно экранировать двигатель и регулятор, но как и чем? Может, фольгой? И куда заземлять - на корпус двигателя?
Кто бы подсказал...?
Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.
- sphere_kev
-
Автор темы
- Не в сети
- COM_KUNENA_SAMPLEDATA_RANK_MODERATOR
-
- Небесный тихоход
Меньше
Больше
26 апр 2010 09:22 #178
от dima-dim
Где, начало, того конца, которым оканчивается начало? (С)
dima-dim ответил в теме Re:Как экранировать двигатель и регуятор?
Приветствую. Экранировать бесполезно... Мы долго боролись, пока самолет побольше не взяли и не разнесли передатчик подальше от камеры и не запитали от отдельной батареи. Помеху дает регулятор а не мотор. Можно попробовать подобрать регулятор, у нас с разными регуляторами были разного уровня помехи. Еще помогают феритовые кольца на провода регулятора, машинок и на сервы - но это вес. Если центровка позволяет можно попробовать передатчик вынести в хвост.
Где, начало, того конца, которым оканчивается начало? (С)
Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.
- dima-dim
-
- Не в сети
- COM_KUNENA_SAMPLEDATA_RANK2
-
26 апр 2010 19:33 #179
от sphere_kev
sphere_kev ответил в теме Re:Как экранировать двигатель и регуятор?
Запитано - от отдельных батарей, передатчие видео - впереди, регулятор с двигателем - над крылом... Ферритовое кольцо - присутствует... Буду заниматься танцами... с бубном...
![:( :(](/media/kunena/emoticons/sad.png)
Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.
- sphere_kev
-
Автор темы
- Не в сети
- COM_KUNENA_SAMPLEDATA_RANK_MODERATOR
-
- Небесный тихоход
27 апр 2010 09:45 - 27 апр 2010 09:47 #180
от sphere_kev
sphere_kev ответил в теме Re:Как экранировать двигатель и регуятор?
Последнее редактирование: 27 апр 2010 09:47 пользователем sphere_kev.
Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.
- sphere_kev
-
Автор темы
- Не в сети
- COM_KUNENA_SAMPLEDATA_RANK_MODERATOR
-
- Небесный тихоход
27 апр 2010 11:17 #183
от dima-dim
Где, начало, того конца, которым оканчивается начало? (С)
dima-dim ответил в теме Re:Как экранировать двигатель и регуятор?
Передатчик и камера очень близко... по этому не поможет ничего, кроме как отнести передатчик от камеры и регуля подальше - попробуй на земле найти оптимальное положение передатчика или хотя бы просто отнести передатчик подальше и посмотреть, что будет.
Где, начало, того конца, которым оканчивается начало? (С)
Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.
- dima-dim
-
- Не в сети
- COM_KUNENA_SAMPLEDATA_RANK2
-
05 мая 2010 13:46 #192
от sphere_kev
sphere_kev ответил в теме Re:Как экранировать двигатель и регуятор?
В общем - проблема решилась.... правильной прокладкой силовых и сигнальных проводов... ![B) B)](/media/kunena/emoticons/cool.png)

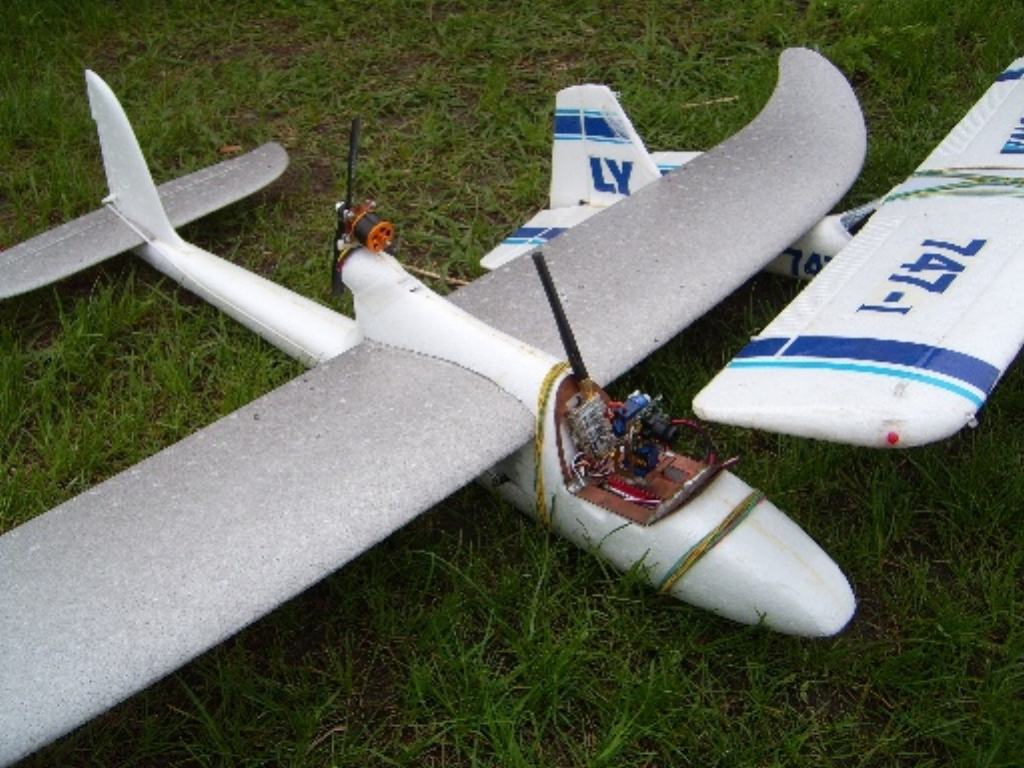

Никаких экранов не ставил, ничего не разносил далее, чем показано на фото выше... Все чудесно работает...
Но!
1.Питание отдельное
2.Ферритовое колечко на проводах видеосигнала.
Больше ничего вроде не колхозил...
![B) B)](/media/kunena/emoticons/cool.png)
Никаких экранов не ставил, ничего не разносил далее, чем показано на фото выше... Все чудесно работает...
Но!
1.Питание отдельное
2.Ферритовое колечко на проводах видеосигнала.
Больше ничего вроде не колхозил...
![:cheer: :cheer:](/media/kunena/emoticons/cheerful.png)
