× Коптеры - во всех и всяких их конфигурациях...

Twincopter

17 фев 2013 19:50 - 17 фев 2013 20:35 #5801 от Tigra74
Tigra74 создал тему: Twincopter
Задумал построить Twincopter
Как в кинофильме АваТар
Коптер с двумя моторами
В интернете много описано подобных аппаратов
Два вечера потратил на выбор комплектующих
Заказал-пока едет.
Продумываю чертежи.
Контроллер такой- MultiWii 328P Flight Controller w/FTDI & DSM2 Port
Моторы -два варианта
два DT750 -750кв (думаю их и ставить)
или запасной вариант два Т2830 -1100 кв
Винты 1047 и 1147 -правые и левые
Регуляторы
к ним (на всякий случай) - Turnigy Multistar ESC Programming Card
Взял запасные подшипники,валы и крепления для пропов на валу
2 сервы- Corona DS339HV Digital Metal Gear Servo -для поворота моторов на лучах

Тему может и рановато открыл-есть свободное время-пока едет посылка
Аккумулятор думаю брать отдельной посылкой-есть б/ушки на первое время
Прикидываю какой взять-
По ёмкости-от 2600ма 3банки
Взять 2 -и чтоб до 500г-вроде ёмкости мало в одном в весе до 250 г(чтоб в 500 г посылки уложиться)
Или один 5000ма
И какой фирмы взять?
Например
T4000.3S.30 - Turnigy 4000mAh 3S 30C Lipo Pack - чего то я не очень хорошего о них мнения
или Z40003S-20 - ZIPPY Flightmax 4000mAh 3S1P 20C ни разу не брал ZIPPY_Flightmax
Я бы Rhino взял -но большие ёмкости в бекордере
ZIPPY Flightmax 3000mAh 3S1P 20C -оптимальный вариант по ёмкости и весу
Последнее редактирование: 17 фев 2013 20:35 пользователем Tigra74.

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

Больше
25 фев 2013 13:43 - 25 фев 2013 13:47 #5813 от Tigra74
Tigra74 ответил в теме Twincopter
Путь к серцу двукоптера лежит через двигатели
Начало

Последнее редактирование: 25 фев 2013 13:47 пользователем Tigra74.

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

Больше
12 март 2013 00:31 - 12 март 2013 00:32 #5876 от Tigra74
Tigra74 ответил в теме Twincopter
Плату контроллера
www.hobbyking.com/hobbyking/store/uh_vie....asp?idProduct=27033
получил
Подключал к ноуту -в настроечной программе работает-при вращении показывает реакцию компаса и барометра
Даже удалось подключить экран
www.rctimer.com/index.php?gOo=goods_deta...sid=797&productname=
поколдовав в исходнике-выложен открыто на сайте мультивия
С ак-кумами задержка-одни летят с сингапура-другие- "летят"с моделки
Только с такими темпами наверное быстрее из заграницы получу
Последнее редактирование: 12 март 2013 00:32 пользователем Tigra74.

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

Больше
12 март 2013 00:42 #5877 от sphere_kev
sphere_kev ответил в теме Twincopter
после продажи моих двух коптеров у меня останется два двига и полусгоревший мозг обрезанного кролика. Если будет время - попробую что-то вроде двукоптера соорудить...
..! You Can Make World Better !..

Вложенный файл:

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

  • sphere_kev
  • sphere_kev аватар
  • Не в сети
  • COM_KUNENA_SAMPLEDATA_RANK_MODERATOR
  • COM_KUNENA_SAMPLEDATA_RANK_MODERATOR
  • Небесный тихоход
Больше
12 март 2013 00:54 - 12 март 2013 01:09 #5878 от Tigra74
Tigra74 ответил в теме Twincopter
Для двукоптера при изготовлении в домашних условиях-проблема с поворотными шарнирами лучей-чтоб лёгкие и без люфта-хотя в интернете даже из дерева встречаются описания
Принцип навроде tricopter tail servo
Скорее всего сначала соберу квадрик или трикоптер-чтоб освоить настройки контроллера
А то эти P.I.D какие то в настройках-с ноута менять легко-а на практике влияние на поведение надо б посмотреть
Последнее редактирование: 12 март 2013 01:09 пользователем Tigra74.

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

Больше
03 апр 2013 18:41 - 03 апр 2013 18:51 #6034 от Tigra74
Tigra74 ответил в теме Twincopter
Вот такая плата для 3 или 4 коптера
Вложенный файл:

Это вложение скрыто для гостей.
Пожалуйста, зарегистрируйтесь или войдите, чтобы увидеть его.

Вложения:
Последнее редактирование: 03 апр 2013 18:51 пользователем Tigra74.

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

Больше
18 апр 2013 22:22 - 18 апр 2013 22:51 #6104 от Tigra74
Tigra74 ответил в теме Twincopter
Примерка
Вложенный файл:

Фото вечером не очень
Вложенный файл:

Примерял с 12" пропами - как будет складываться
Вложенный файл:
Последнее редактирование: 18 апр 2013 22:51 пользователем Tigra74.

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

Больше
19 апр 2013 01:07 #6105 от sphere_kev
sphere_kev ответил в теме Twincopter
Симпотно. Интересна реализация узла поворота луча(двига) сервой. Если есть возможность, плиз, фото в деталях.
Что складывается - это очень удобно...
..! You Can Make World Better !..

Вложенный файл:

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

  • sphere_kev
  • sphere_kev аватар
  • Не в сети
  • COM_KUNENA_SAMPLEDATA_RANK_MODERATOR
  • COM_KUNENA_SAMPLEDATA_RANK_MODERATOR
  • Небесный тихоход
Больше
21 апр 2013 21:36 - 21 апр 2013 22:00 #6155 от Tigra74
Tigra74 ответил в теме Twincopter

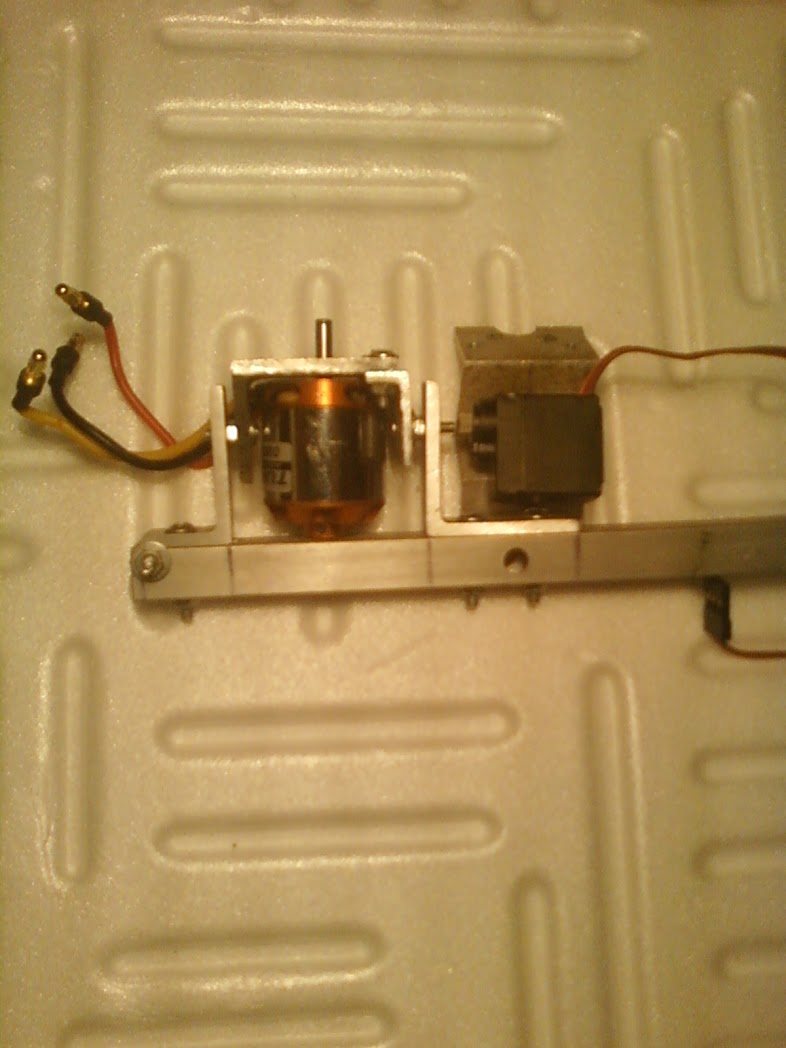

Поворотные механизмы
Первый вариант -
Вложенный файл:

Второй вариант
Вложенный файл:


Делаю два- попробую оба варианта
Второй предпочтительней-серва мощнее и не на краю луча- меньше момент инерции
Уменьшил длину лучей
От центра до мотора -25 см
Между моторами - (25 * корень из 3)=43.3 см

Труба 12 мм на подшипниках

Ну и ещё предстоит поработать напильником и ножовкой
Последнее редактирование: 21 апр 2013 22:00 пользователем Tigra74.

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

Больше
21 апр 2013 22:00 #6158 от FSR
FSR ответил в теме Twincopter
отлично получается,ждём видео первого облёта!;) :woohoo:

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

Больше
21 апр 2013 22:12 - 21 апр 2013 22:15 #6160 от Tigra74
Tigra74 ответил в теме Twincopter
Обоймы подшипников и мотормаунты вырезаются из...
Вложенный файл:
Последнее редактирование: 21 апр 2013 22:15 пользователем Tigra74.

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

Больше
25 мая 2013 18:59 - 25 мая 2013 19:18 #6311 от Tigra74
Tigra74 ответил в теме Twincopter
Потихоньку собираю

После переустановки виндос фото с компа не идёт-щас с ноута попробую

Ну а после сборки и полёта(тьфу-тьфу) -уже нормально выложу фото и видео
Вложенный файл:
Вложения:
Последнее редактирование: 25 мая 2013 19:18 пользователем Tigra74.

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

Больше
17 июнь 2013 17:59 - 17 июнь 2013 18:37 #6371 от Tigra74
Tigra74 ответил в теме Twincopter
Несколько беспорядочных фото
вторая рама...
-описание позже
Вложенный файл:

Вложенный файл:
Последнее редактирование: 17 июнь 2013 18:37 пользователем Tigra74.

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

Больше
17 июнь 2013 20:20 #6372 от San4eZ
San4eZ ответил в теме Twincopter
А что за прошивка на аппе, где можно почитать про нее, скачать?

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

Больше
18 июнь 2013 08:05 #6373 от Tigra74
Tigra74 ответил в теме Twincopter
San4eZ писал(а):

А что за прошивка на аппе, где можно почитать про нее, скачать?

sites.google.com/site/samocoder/variantes/tic154_dollop-1

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

Больше
06 июль 2013 16:17 - 06 июль 2013 17:10 #6390 от Tigra74
Tigra74 ответил в теме Twincopter
Подсоединил экран и ЖПС
На экране показыват данные каналов,(мс),координаты,положение тумблеров
Прошил приёмник FrSky D8R-II plus чтоб SUM PPM был на выходе
( описано здесь )
С пульта листается показания на экране

Вложенный файл:
Вложенный файл:


ЖПС координаты в квартире не показывает-на улице показывает

Вложенный файл:
Вложенный файл:
Последнее редактирование: 06 июль 2013 17:10 пользователем Tigra74.

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

Больше
06 июль 2013 17:11 - 06 июль 2013 17:20 #6391 от Tigra74
Tigra74 ответил в теме Twincopter
Последнее редактирование: 06 июль 2013 17:20 пользователем Tigra74.

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

Больше
23 июль 2013 09:28 #6423 от Tigra74
Tigra74 ответил в теме Twincopter
Первые вылеты Q-коптера состоялись, но...
Ак-ры не тянут по току 4 мотора DT750...

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

Больше
23 июль 2013 14:08 #6424 от sphere_kev
sphere_kev ответил в теме Twincopter
Что значит - не тянут? И почему 4 мотора?
По моим прикидкам - взлетный ток данного трикоптера будет не более 30-35 ампер. Акк 2200 20С 3S - должен легко справиться с задачей и летать порядка 7-8 минут...
..! You Can Make World Better !..

Вложенный файл:

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

  • sphere_kev
  • sphere_kev аватар
  • Не в сети
  • COM_KUNENA_SAMPLEDATA_RANK_MODERATOR
  • COM_KUNENA_SAMPLEDATA_RANK_MODERATOR
  • Небесный тихоход
Больше
23 июль 2013 17:43 - 23 июль 2013 17:44 #6426 от Tigra74
Tigra74 ответил в теме Twincopter
Так я на квадрике пробовал-вот и 4 мотора
Акк 5000 мА-неизвестно сколько С(б/у -шка)
Вес взлётный-около 1200 г
Ёмкость держит-но при наборе высоты-напруга падает до аварийной
И начинает терять высоту- как поплавок-коснётся земли-начинает подыматься
(При одном и том же "Газе")
Акк греется ощутимо
После полёта 3-4 мин -напруга ещё 3.5-3.6 на банку-но при взлёте пищалка с ума сходит
Последнее редактирование: 23 июль 2013 17:44 пользователем Tigra74.

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

Больше
